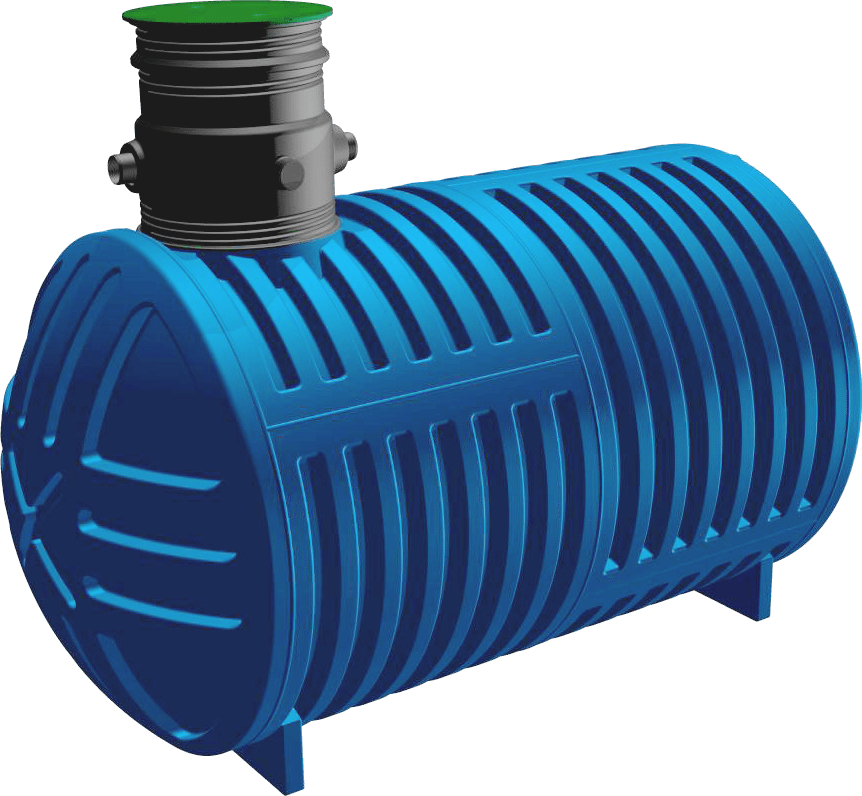

5000 ltr.

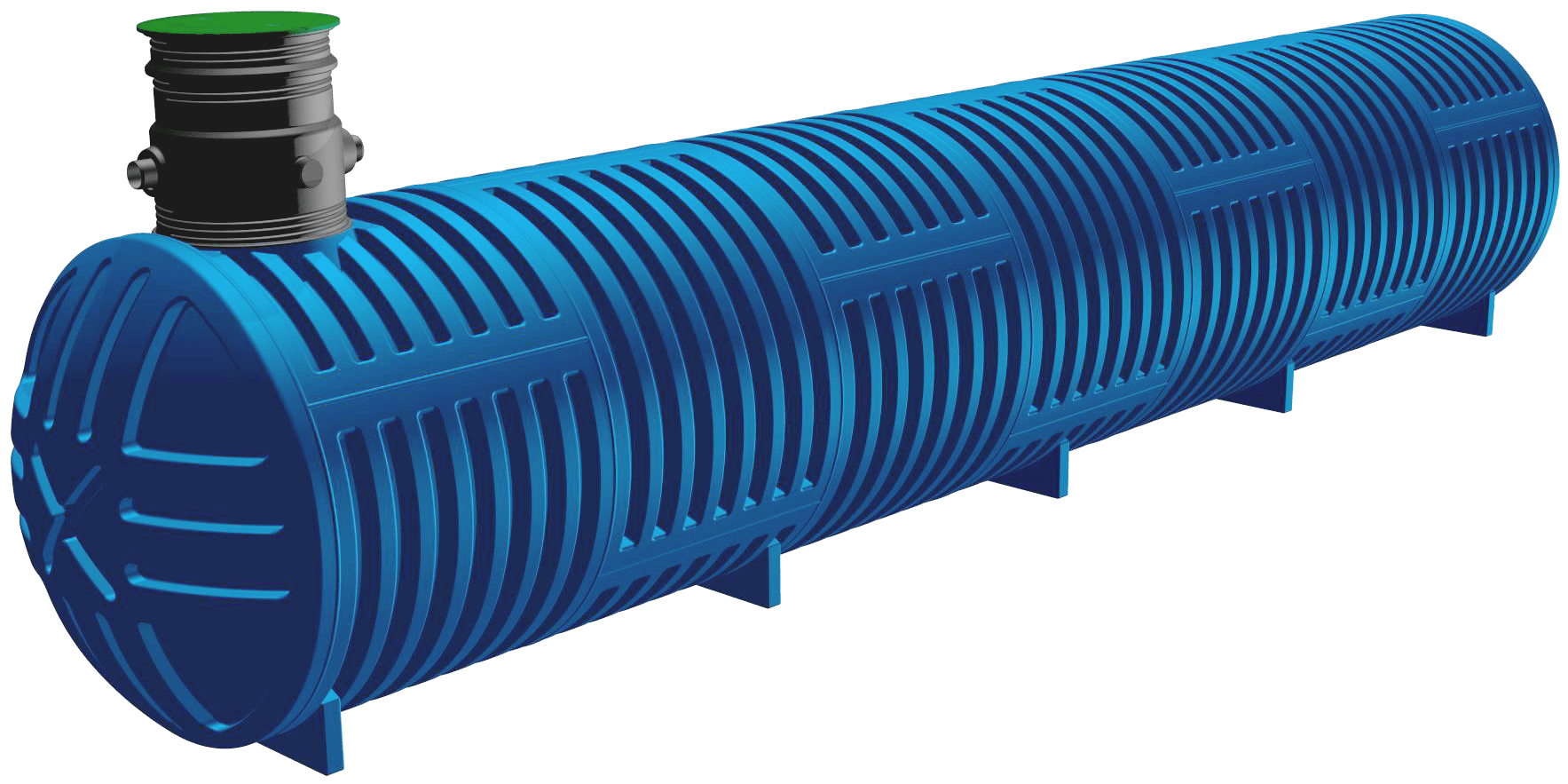

19500 ltr.

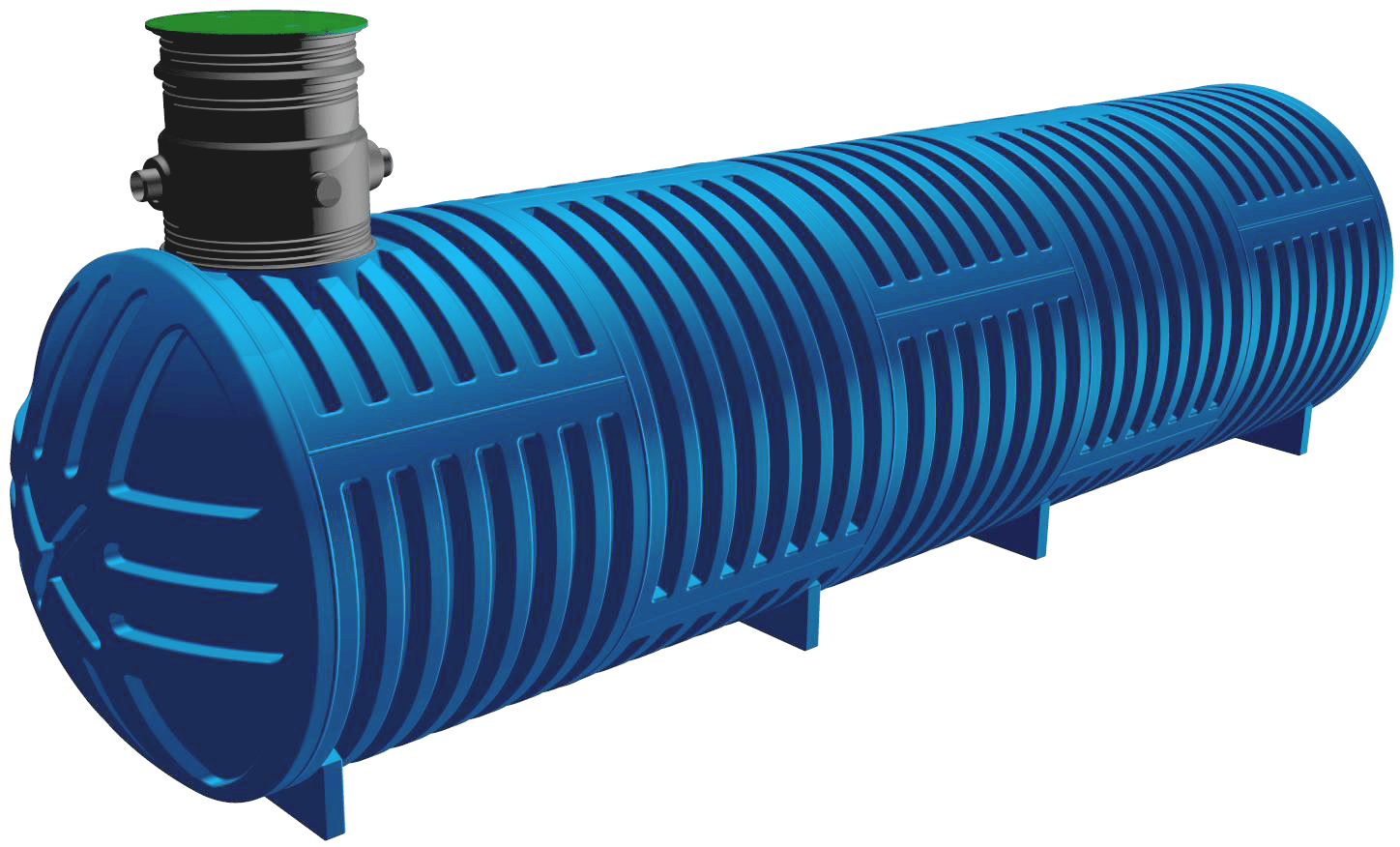

27000 ltr.
AQUA’TERNE 204 Regenwassersammeltank
Technische Daten- zum unterirdischen Einbau
- doppelwandig – glatte Innenwandung / äußere Verrippung
- erhältlich in den Volumina 5.000 – 52.500 ltr.
- komplett mit Zubehör
- aus HDPE gefertigt – geringeres Gewicht als Beton und Stahl
- Material: lebensmittelecht
- Belastung: Behälterkorpus lKW-befahrbar (SlW 30 – 11,5 t Achslast), befahrbare Abdeckung
- Grundwasser stabil bis Mitte Behälterkorpus
- ab 8.500 ltr. mit zusätzlichen Domschächten als Revision lieferbar
- Zwischengrößen & Zu- und Überläufe in DN 150 bis DN 300 auf Anfrage
- Behälter auf Anfrage auch nebeneinander und hintereinander koppelbar
- auf Anfrage auch als Retentionszisterne lieferbar
- 10 Jahre Garantie auf den Behälterkorpus
| Volumen | Länge | Breite | Höhe | Gewicht |
|---|---|---|---|---|
| 5000 ltr. | 2330 mm | 2024 mm | 2850 mm | 365 kg |
| 8500 ltr. | 3670 mm | 2024 mm | 2850 mm | 560 kg |
| 12500 ltr. | 5010 mm | 2024 mm | 2850 mm | 955 kg |
| 16000 ltr. | 6350 mm | 2024 mm | 2850 mm | 955 kg |
| 19500 ltr. | 7690 mm | 2024 mm | 2850 mm | 1145 kg |
| 23500 ltr. | 9030 mm | 2024 mm | 2850 mm | 1340 kg |
| 27000 ltr. | 10370 mm | 2024 mm | 2850 mm | 1550 kg |
| 30500 ltr. | 11710 mm | 2024 mm | 2850 mm | 1750 kg |
| 34000 ltr. | 13050 mm | 2024 mm | 2850 mm | 1950 kg |
| 38000 ltr. | 14390 mm | 2024 mm | 2850 mm | 2150 kg |
| 41500 ltr. | 15730 mm | 2024 mm | 2850 mm | 2350 kg |
| 45500 ltr. | 17070 mm | 2024 mm | 2850 mm | 2670 kg |
| 49000 ltr. | 18410 mm | 2024 mm | 2850 mm | 2880 kg |
| 52500 ltr. | 19750 mm | 2024 mm | 2850 mm | 3080 kg |
Anwendungsbeispiel
Maßzeichnungen
Zulauf bei Ausführung mit integriertem Filter (DN 100)
Zulauf bei Ausführung ohne Filter (bis 8.500 l DN 100, ab 12.500 l DN 150)
Überlauf (bis 8.500 l DN 100, ab 12.500 l DN 150)
